Profils d'extrusion d'aluminium : Guide complet

Pourquoi les profilés d'extrusion d'aluminium constituent la base des solutions thermiques industrielles

Extrusion d'aluminium est l’un des processus de fabrication les plus polyvalents disponibles pour les concepteurs et ingénieurs industriels. En forçant les billettes d'alliage d'aluminium à travers des matrices usinées avec précision sous haute pression, les fabricants peuvent produire des profils avec des géométries de section complexes qu'il serait impossible ou d'un coût prohibitif de réaliser par moulage ou usinage seul. Le profilé en aluminium extrudé qui en résulte combine intégrité structurelle, précision dimensionnelle contrôlée et performances thermiques dans un composant unique et continu, des qualités qui en font le format préféré pour les carters de moteur, les dissipateurs thermiques, les cylindres et une large gamme d'autres composants industriels.

L'avantage thermique de l'aluminium commence par sa conductivité. Les alliages couramment utilisés dans les profilés industriels, en particulier les 6063 et 6061, offrent des valeurs de conductivité thermique d'environ 150 à 170 W/m·K, ce qui est environ cinq fois supérieur à celui de l'acier et bien supérieur à celui de la plupart des polymères. Cela fait des profilés d'extrusion d'aluminium le point de départ logique pour toute application où la chaleur doit être déplacée efficacement d'une source vers l'environnement environnant, que ce soit à travers des ailettes, des canaux ou un contact direct de surface avec un fluide de refroidissement. Au-delà des performances thermiques, la faible densité de l'aluminium (environ 2,7 g/cm³), sa résistance naturelle à la corrosion et sa compatibilité avec l'anodisation et d'autres traitements de surface lui confèrent un avantage en termes de durée de vie dans les environnements exigeants.

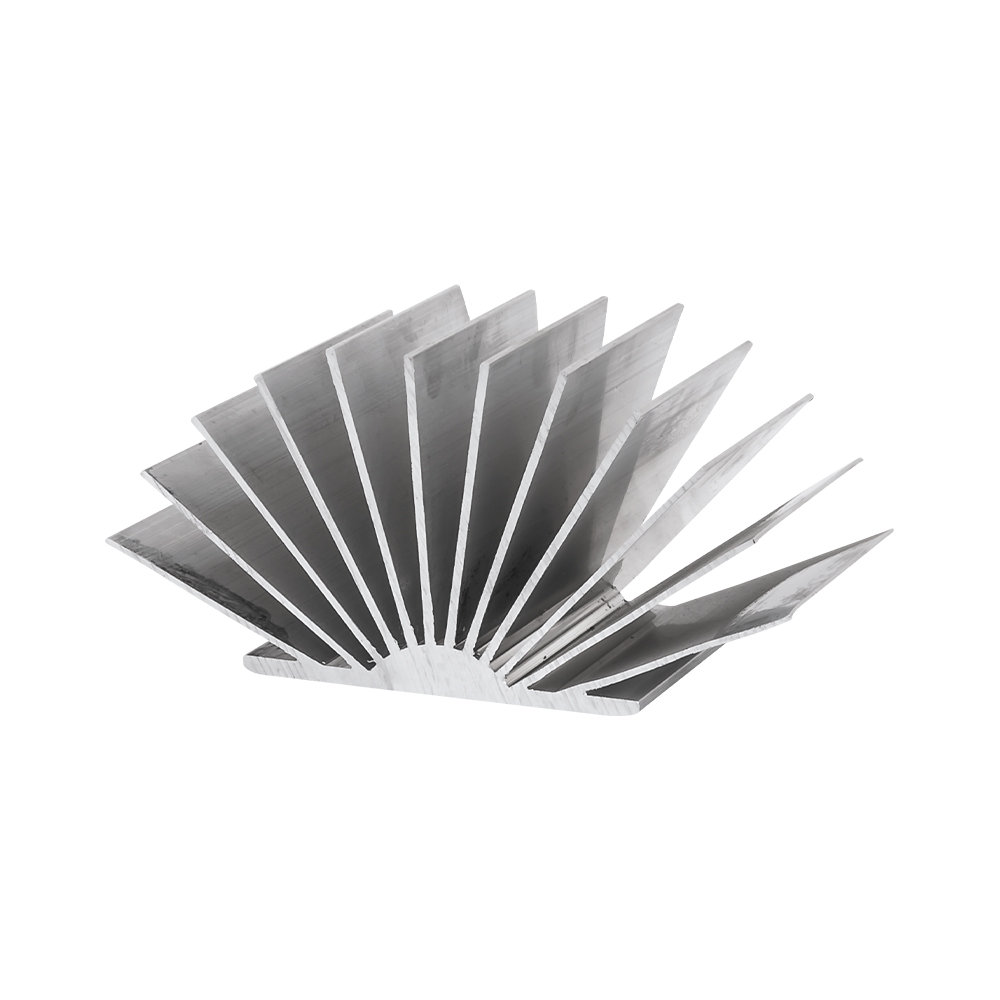

Profil de dissipateur thermique en aluminium : principes de conception qui déterminent les performances de refroidissement

Un profil de dissipateur thermique en aluminium remplit sa fonction de refroidissement en maximisant la surface disponible pour le transfert de chaleur vers l'air ou le liquide ambiant. La section transversale du profilé, comportant généralement une plaque de base avec un ensemble d'ailettes s'étendant perpendiculairement à la source de chaleur, est l'endroit où sont prises les décisions techniques qui déterminent la résistance thermique. Chaque paramètre géométrique de cette section transversale, du pas et de la hauteur des ailettes à l'épaisseur de la base et à l'angle de conicité des ailettes, a un effet quantifiable sur les performances thermiques du profil.

Paramètres géométriques clés dans la conception des profils de dissipateur thermique

Pour les applications à convection naturelle, où l'air se déplace à travers les ailettes uniquement par les forces de flottabilité plutôt que par un ventilateur, l'espacement des ailettes est la variable la plus critique. Les ailettes placées trop près les unes des autres emprisonnent une couche limite d'air chauffé entre elles, réduisant ainsi le gradient de température effectif qui entraîne la convection. Pour une convection la plus naturelle profils de dissipateur thermique en aluminium , le pas optimal des ailettes se situe entre 6 mm et 12 mm, en fonction de la hauteur des ailettes et du différentiel de température impliqué. Les applications à convection forcée permettent un espacement des ailettes plus étroit (aussi bas que 2 à 3 mm) car le flux d'air est entraîné mécaniquement.

La hauteur des ailerons par rapport à l’épaisseur de la base est un autre compromis fondamental. Des ailerons plus hauts augmentent la surface totale mais augmentent également la résistance thermique le long de l'aileron lui-même : la chaleur doit être conduite de la base au bout de l'aileron avant de pouvoir être transférée dans l'air. La conductivité élevée de l'aluminium atténue cet effet plus que d'autres matériaux, mais l'efficacité des ailettes diminue toujours à mesure que la hauteur augmente. Pour la plupart des profils de dissipateur thermique en aluminium, les rapports d'aspect des ailettes (hauteur/épaisseur) compris entre 5:1 et 10:1 représentent un optimal pratique qui équilibre la surface par rapport à la longueur du trajet de conduction.

Traitement de surface et son effet sur l'émissivité

L’aluminium nu a une émissivité relativement faible (environ 0,05 à 0,1), ce qui signifie qu’il rayonne mal la chaleur. L'anodisation de la surface d'un profil de dissipateur thermique en aluminium augmente l'émissivité à 0,8 ou plus, améliorant ainsi considérablement le transfert de chaleur radiative, particulièrement important dans les boîtiers scellés où la convection est limitée. L'anodisation noire offre l'émissivité la plus élevée et constitue le traitement standard pour les profils de dissipateur thermique utilisés dans les pilotes de LED, l'électronique de puissance et les systèmes de contrôle industriels. L'anodisation de type II offre un équilibre entre émissivité, protection contre la corrosion et stabilité dimensionnelle qui convient à la plupart des applications.

Boîtier de moteur de refroidissement par eau : comment la conception des profils permet la gestion thermique des liquides

À mesure que les densités de puissance des moteurs augmentent dans les véhicules électriques, les servomoteurs industriels et les nouveaux équipements énergétiques, le refroidissement par air à lui seul ne peut plus maintenir les températures des bobinages et des roulements dans des limites acceptables. Un carter de moteur à refroidissement par eau résout ce problème en acheminant le liquide de refroidissement (généralement un mélange eau-glycol) à travers des canaux intégrés directement dans le profilé en aluminium extrudé qui forme la coque extérieure du moteur. La chaleur générée par les enroulements du stator est évacuée vers l'extérieur à travers la paroi du boîtier et dans le liquide de refroidissement, qui l'évacue vers un radiateur externe ou un échangeur de chaleur.

L'efficacité d'un carter de moteur de refroidissement par eau dépend de la géométrie des canaux de refroidissement internes et de la conductivité thermique de l'aluminium entre l'alésage du stator et les parois des canaux. Les canaux de refroidissement en spirale (où un passage hélicoïdal continu s'enroule autour de la circonférence du boîtier) assurent une répartition plus uniforme de la température sur toute la longueur du moteur que les canaux axiaux droits, réduisant ainsi les gradients thermiques qui pourraient provoquer une dilatation thermique différentielle et un désalignement des roulements. Les profilés extrudés avec des vides internes en forme de canaux de refroidissement offrent le moyen le plus rentable d'obtenir cette géométrie, puisque les canaux sont formés en une seule opération d'extrusion plutôt que d'être usinés après coup.

Spécifications critiques pour les profils de coque de moteur refroidis par eau

Les ingénieurs spécifiant un profil de boîtier de moteur de refroidissement par eau doivent vérifier les paramètres suivants avec leur fournisseur avant de finaliser la conception :

• Épaisseur de paroi entre l'alésage du stator et le canal de refroidissement : Des parois plus minces réduisent la résistance thermique mais doivent maintenir une résistance mécanique suffisante sous les charges de l'ensemble stator à ajustement serré. Un minimum de 3 à 4 mm est typique pour les boîtiers en aluminium 6063.
• Section transversale du canal et diamètre hydraulique : Ceux-ci déterminent la vitesse du liquide de refroidissement à un débit donné, ce qui affecte directement le coefficient de transfert de chaleur par convection à l'intérieur du canal. Les diamètres hydrauliques de 6 à 12 mm sont courants pour les applications de refroidissement de moteur.
• Pression nominale : Le boîtier doit résister à des pressions de fonctionnement du liquide de refroidissement allant généralement de 2 à 5 bars sans fuite ni déformation permanente au niveau des parois du canal.
• Rondeur et concentricité des alésages : Après l'extrusion, l'alésage du stator est usiné avec des tolérances généralement comprises entre 0,02 et 0,05 mm pour garantir un entrefer uniforme dans le moteur assemblé.
• Sélection d'alliage : L'aluminium 6063 est préféré pour son excellente extrudabilité et sa finition de surface lisse ; Le 6061 offre une résistance mécanique plus élevée là où la rigidité du boîtier sous charge est une priorité.

Profil de cylindre : Extrusion de précision pour les systèmes pneumatiques et hydrauliques

Un profilé de cylindre est un profilé en aluminium extrudé conçu pour servir de corps à un vérin pneumatique ou hydraulique. Contrairement à un simple tube rond, un profilé de cylindre industriel intègre généralement des fentes de montage, des trous de tirants, des canaux de ports et parfois des rails de guidage intégrés dans une seule section transversale extrudée, éliminant ainsi le besoin de plusieurs composants usinés et réduisant le temps et les coûts d'assemblage. L'alésage du profil (la surface cylindrique interne le long de laquelle se déplace le joint de piston) est la caractéristique dimensionnelle la plus critique, nécessitant une finition de surface de Ra 0,4 à 0,8 μm et une rondeur dans des tolérances serrées pour garantir des performances d'étanchéité constantes et un frottement minimal.

Les profilés cylindriques en aluminium sont préférés à l'acier dans les applications où la réduction de poids est une priorité : la robotique, les équipements d'assemblage automatisés et les machines adjacentes à l'aérospatiale en sont des exemples courants. Les alliages d'aluminium utilisés, généralement le 6063 ou une qualité extrudable similaire, offrent une limite d'élasticité adéquate (minimum 170 MPa pour le 6063-T5) pour la plupart des applications pneumatiques jusqu'à 10 bar, tout en offrant l'extrudabilité nécessaire pour maintenir les tolérances d'alésage serrées qui sont caractéristiques des profilés de cylindre de haute qualité.

Comparaison des types de profilés : sélection de l'extrusion d'aluminium adaptée à votre application

Bien que les profilés de dissipateur thermique en aluminium, les carters de moteur de refroidissement par eau et les profilés de cylindre partagent tous le même processus de fabrication de base, leurs priorités de conception et leurs critères de qualité diffèrent considérablement. Le tableau suivant résume les principales distinctions pour guider les décisions de spécification :

Que vérifier lors de l'approvisionnement en profilés d'extrusion d'aluminium

Que l'application nécessite un profil de dissipateur thermique en aluminium, un carter de moteur de refroidissement par eau ou un profil de cylindre, la qualité du composant fini dépend d'un contrôle constant tout au long de la chaîne de production, de la chimie des billettes à la maintenance des matrices en passant par le traitement post-extrusion. Les principaux points de vérification comprennent :

• Certification matérielle : Demandez des rapports d'essais en usine confirmant la composition de l'alliage et les propriétés mécaniques conformément à la norme EN 573 ou ASTM B221, traçables à chaque lot de production.
• Protocole de contrôle dimensionnel : Confirmez que les dimensions de la section transversale, l'épaisseur de la paroi et la géométrie de l'alésage sont mesurées avec des instruments calibrés sur un plan d'échantillonnage défini pour chaque cycle de production.
• Dossiers d'entretien des matrices : Les matrices d'extrusion usées produisent des profils présentant des variations d'épaisseur de paroi et des caractéristiques hors tolérance. Les fournisseurs doivent documenter les intervalles d’inspection et de remise à neuf des matrices.
• Traitement post-extrusion : Confirmez que le vieillissement (trempe T5 ou T6), l'anodisation et toutes les opérations d'usinage secondaire sont effectués en interne ou par des sous-traitants audités avec des contrôles de processus documentés.
• Capacité d'outillage personnalisé : Pour les géométries spécialisées, en particulier les carters de moteur de refroidissement par eau avec des formes de canaux internes complexes ou des profils de cylindre avec des ports intégrés, vérifiez que le fournisseur peut concevoir et fabriquer la filière d'extrusion requise selon la tolérance et le délai de livraison nécessaires.

La sélection d'un fournisseur qui fabrique la gamme complète de profilés d'extrusion d'aluminium (des profilés de coque de moteur et de cylindre standards aux carters de moteur de refroidissement par eau personnalisés et aux profils de dissipateur thermique spécifiques à l'application) simplifie la qualification, réduit la complexité de la chaîne d'approvisionnement et garantit des normes cohérentes en matière de matériaux et de processus pour tous les types de profilés utilisés dans un système donné.
